I modelli MMS CALINE e MMS WinDimula (4.x) usano un sistema di coordinate cartesiano (X,Y) (X positivo = Est; Y positivo = Nord),
con valori espressi in metri, per definire la posizione dei vari elementi del progetto di calcolo.
Per utilizzare le funzioni di importazione/esportazione da Google Earth e/o le funzioni di conversione dalle coordinate
longitudine/latitudine è necessario utilizzare il sistema di coordinate UTM e quindi specificare la zona UTM nella quale
si trovano gli elementi del progetto; la richiesta della zona UTM viene formulata all’apertura di ogni nuovo progetto:

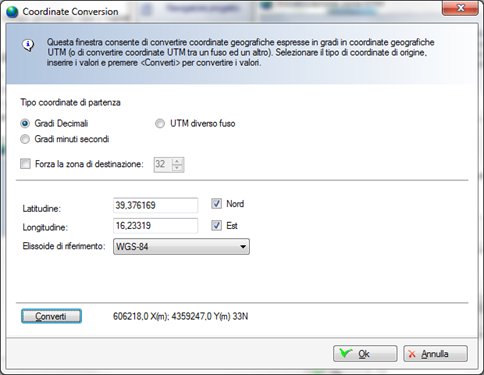

In questa finestra è possibile individuare la zona UTM in base alle coordinate longitudine, latitudine di un qualsiasi punto interno al dominio di calcolo:
Una volta selezionata la zona UTM tutte le conversioni di coordinate verranno forzate nella zona selezionata.
Selezionando il pulsante Modifica della scheda Dominio è possibile modificare a posteriori la zona UTM del dominio del progetto: in questo caso l’utente
dovrà decidere se modificare solo il valore della zona UTM o convertire di conseguenza le coordinate di tutti gli elementi presenti nel dominio (recettori, reticolo cartesiano,
sorgenti emissive..).
Nel caso non si intendano utilizzare le funzioni di importazione/esportazione da Google Earth e/o le funzioni di conversione dalle coordinate longitudine/latitudine il
valore attribuito alla zona UTM è irrilevante.
La gestione delle zone UTM è stata corretta nella versione 4.2.0.0 del modello MMS WinDimula e nella versione 2.2.0.0 del modello MMS CALINE
In particolare per il modello MMS CALINE nelle versioni precedenti l'esportazione delle isolinee generate dal calcolo su Google Earth non funzionava correttamente per domini
con zona UTM diversa dalla zona base 32
