MMS Calpuff - Trattamento del Building Downwash

MMS Calpuff - Versione:

05/11/2018

Nella definizione delle emissioni da sorgenti puntiformi è possibile considerare l’effetto Building Downwash o effetto scia generato dalla presenza di edifici vicini alla sorgente di emissione.

In presenza di un edificio si genera sottovento ad esso un’area turbolenta (scia) caratterizzata da forti rimescolamenti; le caratteristiche di quest’area di scia variano con la direzione e l’intensità del vento in relazione alla posizione dell’edificio e, se l’edificio è sufficientemente vicino al camino emissivo e/o il camino non è sufficientemente alto rispetto all’edificio, possono influire sui valori di concentrazione al suolo degli inquinanti.

In MMS CALPUFF il trattamento dell’effetto B-D viene fatto assegnando ad ogni sorgente puntiforme attraverso una matrice di valori di larghezza e altezza degli edifici proiettate perpendicolarmente all’asse centrale di ognuno dei 36 settori angolari di 10 gradi che definiscono la rosa dei venti centrata sulla sorgente emissiva (nella figura è mostrato l’asse del settore angolare [40 – 50] gradi).

MMS Calpuff

Per il calcolo di queste matrici si consiglia di utilizzare il modello BPIP di US EPA che implementa i concetti contenuti nel documento Guideline for Determination of Good Engineering Practice Stack Height (PDF)

Il modello richiede la preparazione di un file di input contenente le coordinate geografiche dei vertici in pianta degli edifici considerati, dei camini emissivi e le loro altezze sia degli edifici che dei camini (per le istruzioni di utilizzo del modello e la preparazione del file di input occorre fare riferimento a BPIP User's Guide

L’esecuzione del modello avviene in ambiente DOS digitando il seguente comando:

  • BPIP [nome file di input] [nome file di output] [nome file sommario]

Dove il file di input deve essere stato creato e salvato mentre i file di output ed il file sommario vengono generati dall’esecuzione stessa del modello.

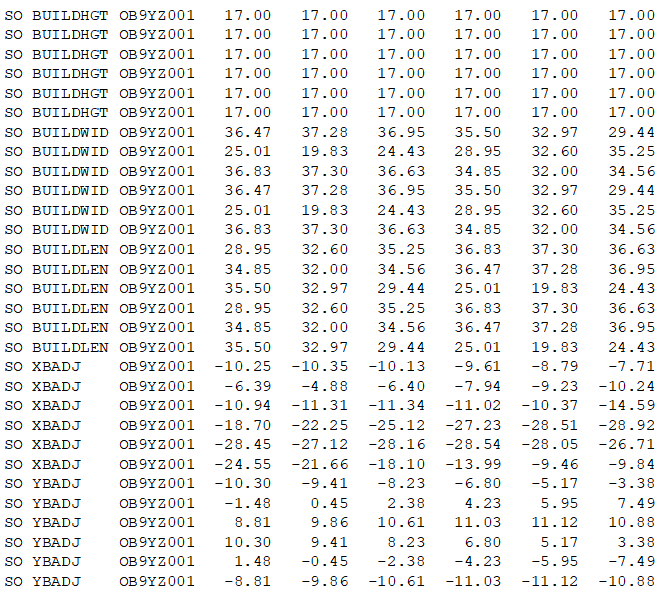

All’interno del File di output per ogni camino inserito in input viene restituita una tabella come quella riportata di seguito:

MMS Calpuff

La tabella è formata da 5 blocchi di 6 righe ciascuno contenenti ognuno 36 valori corrispondenti ai 36 settori di 10 gradi della rosa dei venti per i seguenti parametri:

  • BUILDHGT = altezza degli edifici
  • BUILDWID = larghezza degli edifici
  • BUILDlEN = lunghezza degli edifici
  • XBADJ = parametro di dimensionamento dell’area di scia
  • YBADJ = parametro di dimensionamento dell’area di scia

A partire dalla versione 1.10 di MMS CALPUFF l'esecuzione dell'utility BPIP è stata integrata nel programma, introducendo gli oggetti Edifici che è possibile definire utilizzando i metodi usualmente disponibili per i vari oggetti inseriti nel progetto:

  • inserimento diretto delle coordinate degli angoli
  • importazione delle cooordinate da file di testo, file kml di Google Earth, altri progetti MMS CALPUFF, file di input dell'utility BPIP
  • utilizzo interattivo del visualizzatore basato su Google maps (solo per servizio di assistenza aggiornato)
MMS Calpuff

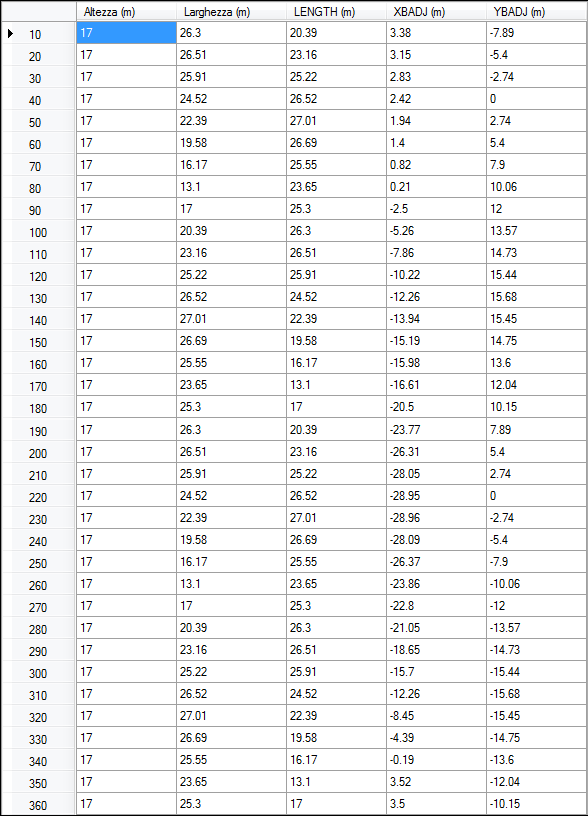

Per versioni precedenti i 36 valori contenuti in ogni gruppo devono essere assegnati ai settori angolari di 10 gradi in senso orario in modo da ottenere la seguente tabella che rappresenta la tabella di input richiesta in MMS CALPUFF per ogni sorgente emissiva.

n questa nuova tabella i valori espressi il linea per i parametri vengono trasposti in colonne per ognuno dei parametri

MMS Calpuff

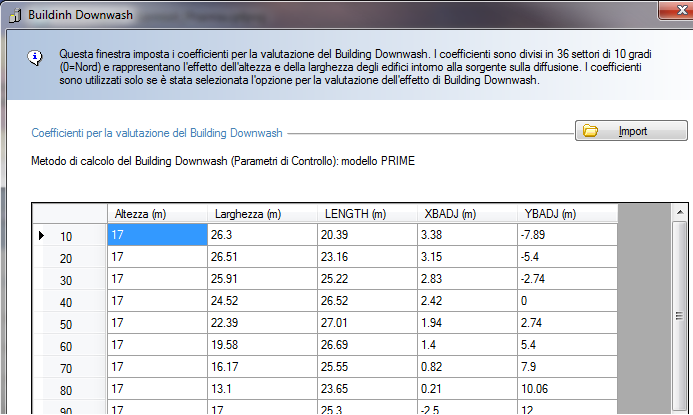

Se il lavoro di trasposizione viene fatto utilizzando EXCEL è possibili salvare il file in formato txt per essere importato attraverso l’utilty di importazione Tasto Import in MMS CALPUFF.

MMS Calpuff

Gianni Grippa
