A partire dalla versione 1.10.3 di MMS Calpuff, 4.9.4 di MMS WinDimula, 2.7.1 di MMS CALINE e 4.3.0 di MMS NFTPIso9613 è disponibile la nuova versione
del visualizzatore standard del progetto, da utilizzare in alternativa al visualizzatore basato su Google Maps:

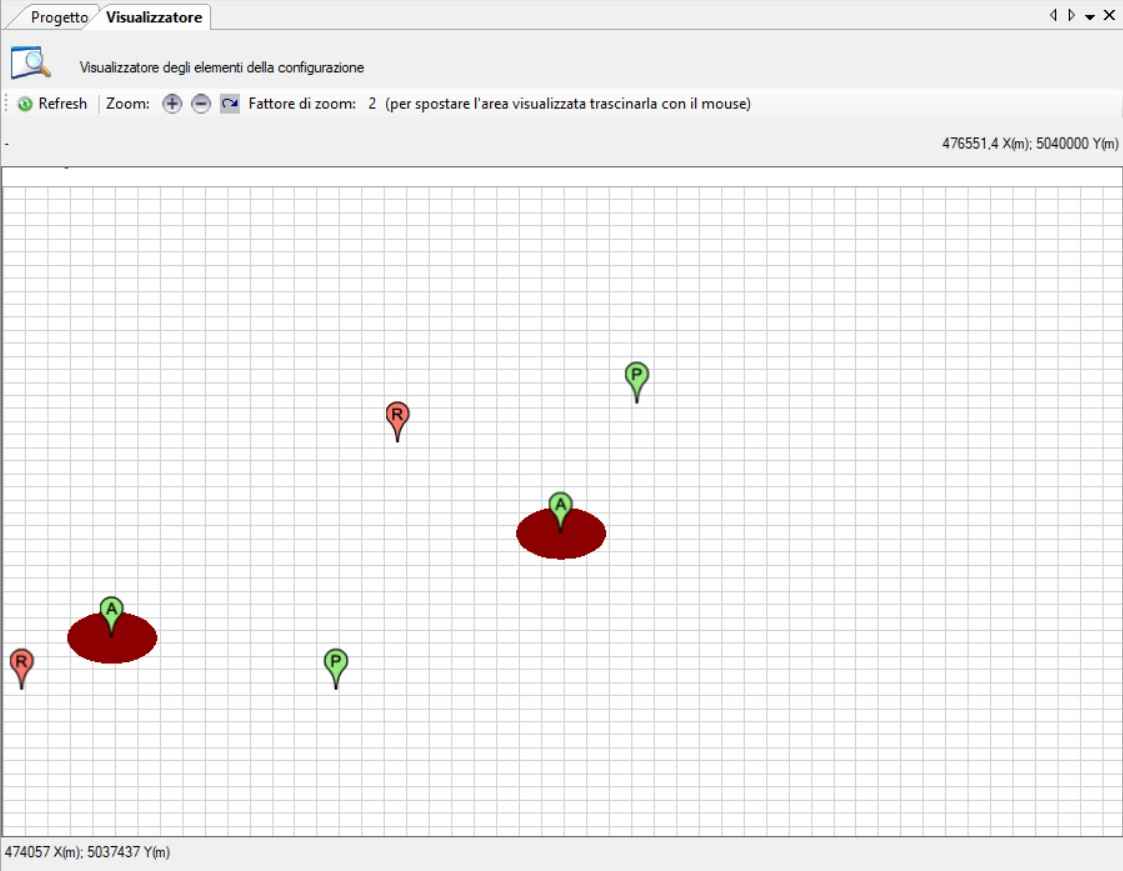

Caratteristiche del visualizzatore:
- il pulsante Aggiorna aggiorna la visualizzazione;
- in alto a sinistra viene indicata la posizione del cursore del mouse in coordinate UTM indicando anche la posizione [i,j] della cella, in alto a destra e in basso a sinistra sono indicati gli estremi dell’area visualizzata;
- i pulsanti controllano lo zoom dell’area visualizzata: utilizzare per aumentare il fattore di zoom, per diminuire il fattore di zoom e per ripristinare la visualizzazione completa; una volta modificato il fattore di zoom è possibile spostare l’area visualizzata trascinandola con il mouse;
- clickando sul marker dei singoli oggetti viene visualizzato un messaggio con il tipo di oggetto, il suo nome e la descrizione. I marker utilizzati sono gli stessi utilizzati dal visualizzatore basato su Google Maps
La finestra si aggiorna ad ogni modifica di ogni elemento del progetto; può quindi essere conveniente “spostarla” dalla sua posizione naturale. Per spostare la finestra:

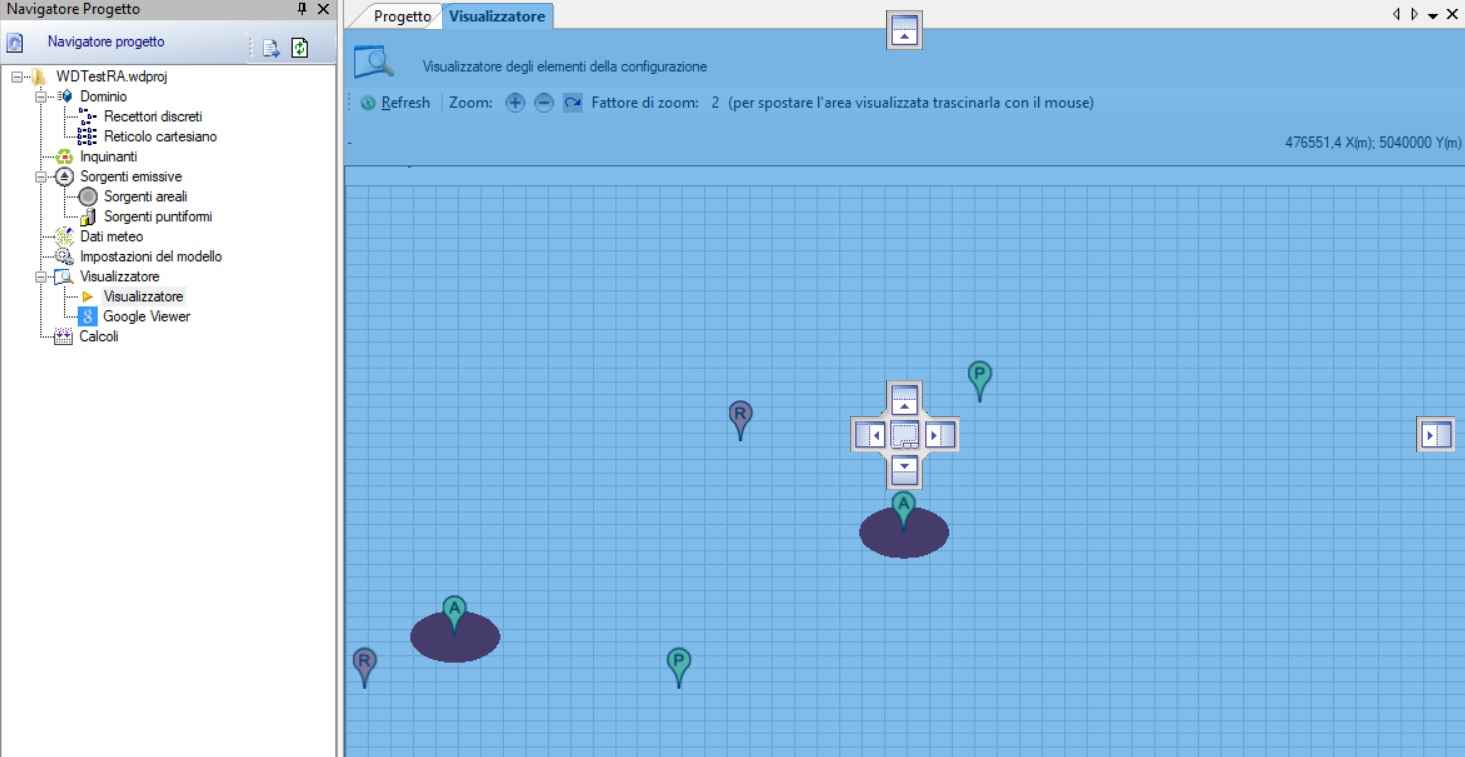

- Clickare con il mouse l’etichetta Visualizzatore della scheda tenendo premuto il tasto desto del mouse: tuta la scheda assumerà il colore azzurro:
- Tenendo premuto il tasto destro del mouse trascinare la scheda fuori dalla finestra principale dell’applicazione:

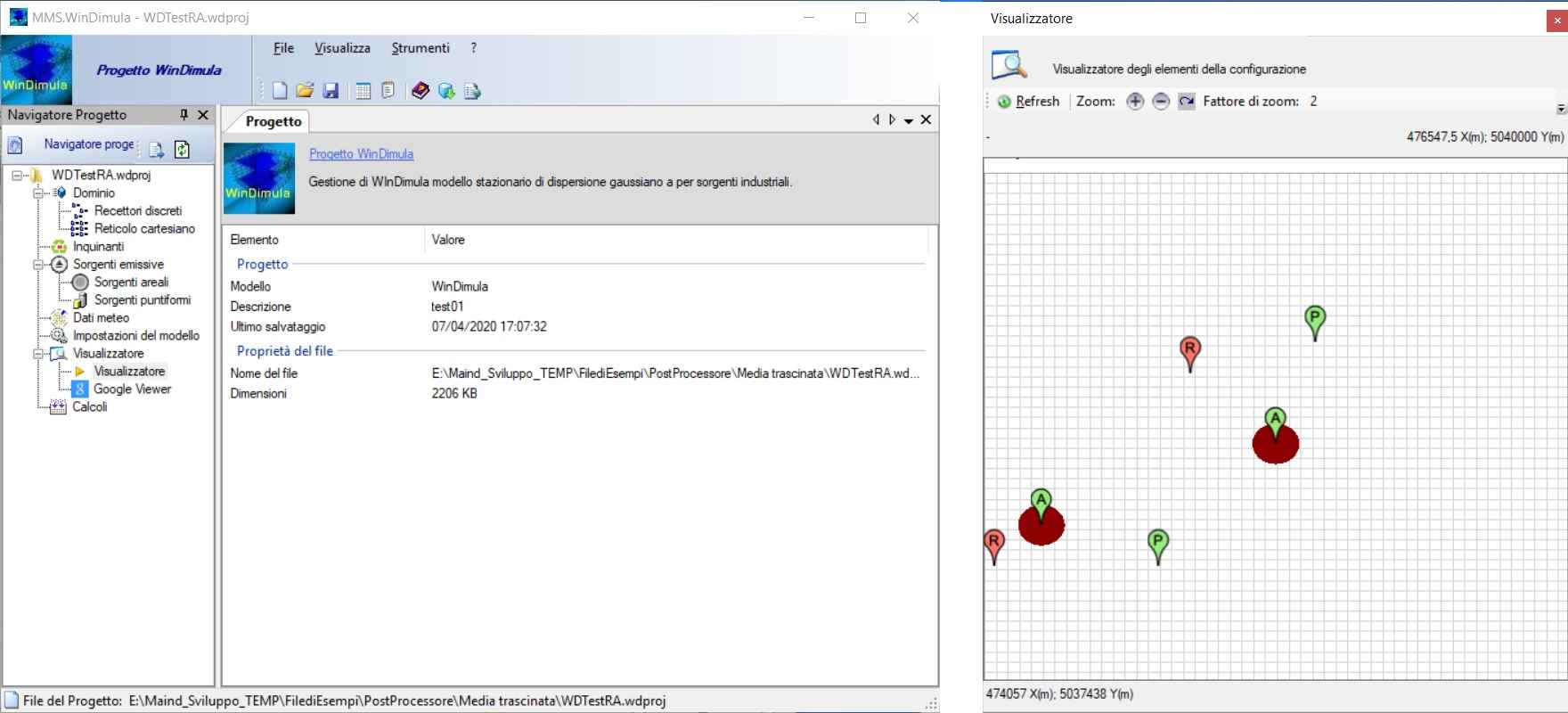

- Rilasciare il mouse: la finestra del visualizzatore resterà esterna alla finestra principale del programma e sarà possibile modificare i vari elementi visualizzando direttamente le modifiche.

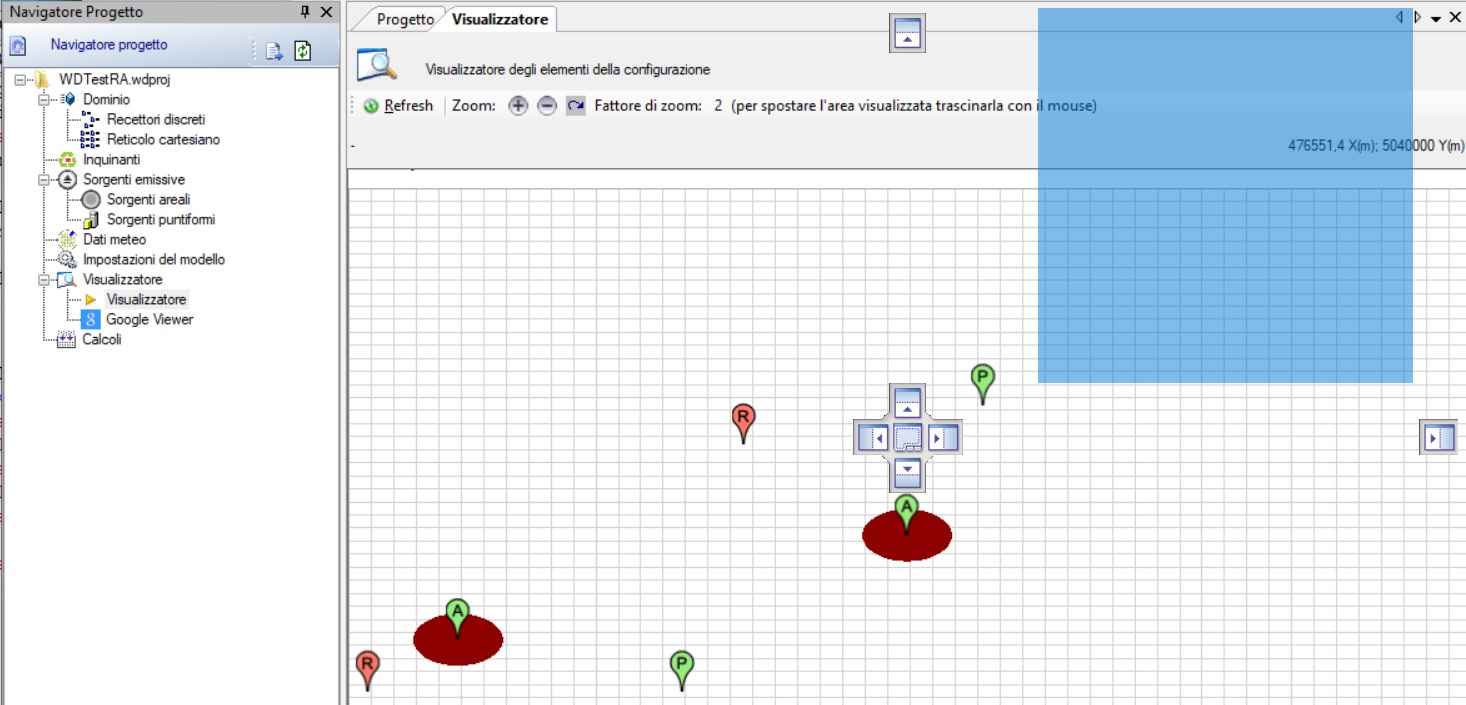

Per ripristinare la finestra del visualizzatore, selezionarla e trascinarla nell'area del programma rilasciandola nel centro dell'area dove vengono visualizzate le frecce di ancoraggio presenti nella seconda immagine di questa pagina.
