Il modello MMS WinDimula, come modello gaussiano, nasce per un utilizzo su terreno pianeggiante o moderatamente
scosceso. Il modello consente tuttavia di effettuare i calcoli di diffusione in presenza di orografia utilizzando lo stesso schema utilizato dal modello ISC,
che prevede di aggiustare l'altezza dell'asse del pennacchio in base alla presenza di orografia e alla classe di stabilità atmosferica.
Per inserire i dati orgrafici selezionare Reticolo cartesiano nel Navigatore del progetto e, nella scheda che si apre, selezionare
il pulsante Modifica. Nella parte inferiore della finestra vengono visualizzate le indicazioni sul reticolo orografico associato al progetto:
Il reticolo orografico può avere una risoluzione diversa e può essere di dimensioni maggiori rispetto al reticolo di calcolo. Nella versione
attuale è possibile importare solo file nel formato Maind Model Suite .oro (per i dettagli sulle specifiche del formato .oro si veda il manuale del software).

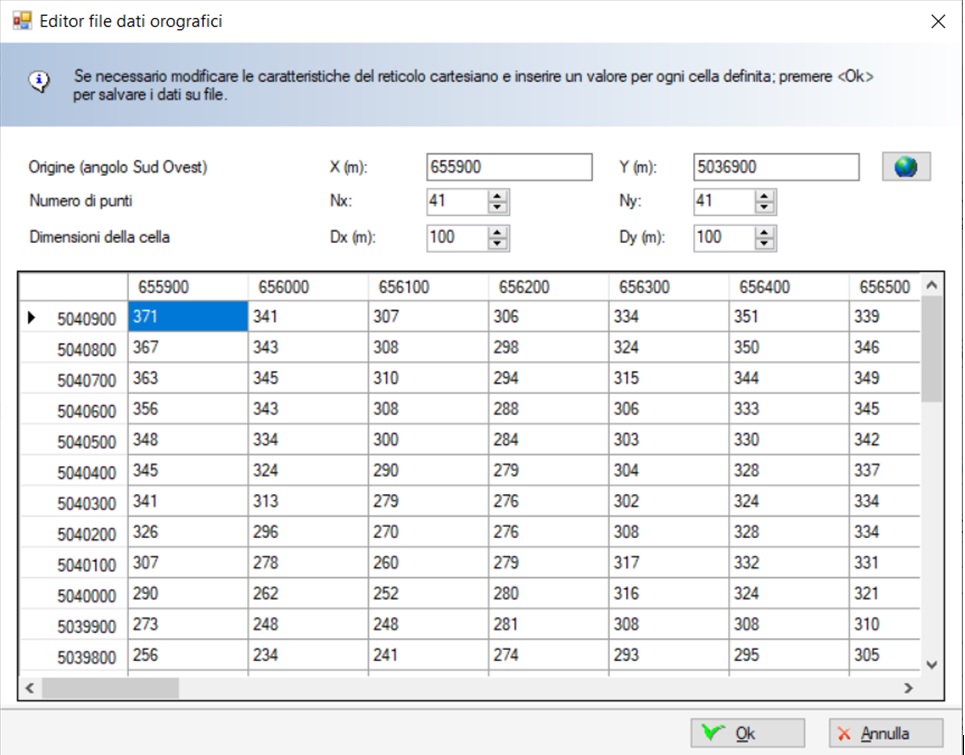

Selezionando il pulsante Modifica si apre la finestra dell'editor orografico:
Nella parte superiore di questa finestra è possibile specificare il reticolo sul quale sono definiti i valori dell'orografia; se non
esiste alcun dato quando viene avviato l’editor, il reticolo coinciderà con il reticolo di calcolo del progetto definito nella scheda
Dominio. Se invece si modificano dati già presenti o importati, il reticolo coincide con quello originale dei dati.
Modificando i parametri del reticolo si modifica di conseguenza la tabella della parte centrale della finestra che contiene i dati.
ATTENZIONE
se si aumentano le dimensioni del reticolo i punti in più vengono aggiunti in fondo e assumono il valore di default di 0
per l’orografia. La ridefinizione del reticolo NON conserva l’integrità dei dati e non interpola i dati esistenti sul nuovo reticolo.
Per modificare i dati selezionare le singole celle e inserire un valore numerico valido.
Per salvare i dati premere Ok: nel caso
vengano inseriti valori in errore (non numerici) o fuori dal range dei valori ammessi la finestra non consente il salvataggio e
visualizza le celle in errore su sfondo rosso e quelle fuori range su sfondo giallo:
