Con il rilascio della versione 4.10 di MMS WinDimula sarà integrato nel software il calcolo dei coefficienti per la
valutazione del Building Downwash tramite l'utility BPIP.
Per una descrizione del trattamento dell'effetto Building Downwash si veda:
MMS WinDimula 4.x - WinDimula: equazioni del modello
Per poter utilizzare l'utility BPIP è necessario definire la planimetria degli edifici che circondano ogni sorgente puntiforme. Per questo è stata introdotta nel progetto la scheda Edifici:
Se nel progetto non ci sono sorgenti puntiformi o si è scelto di inserire manualmente i coefficienti BDW per tutte le sorgenti puntiformi
presenti nel progetto, non serve introdurre Edifici nel progetto.

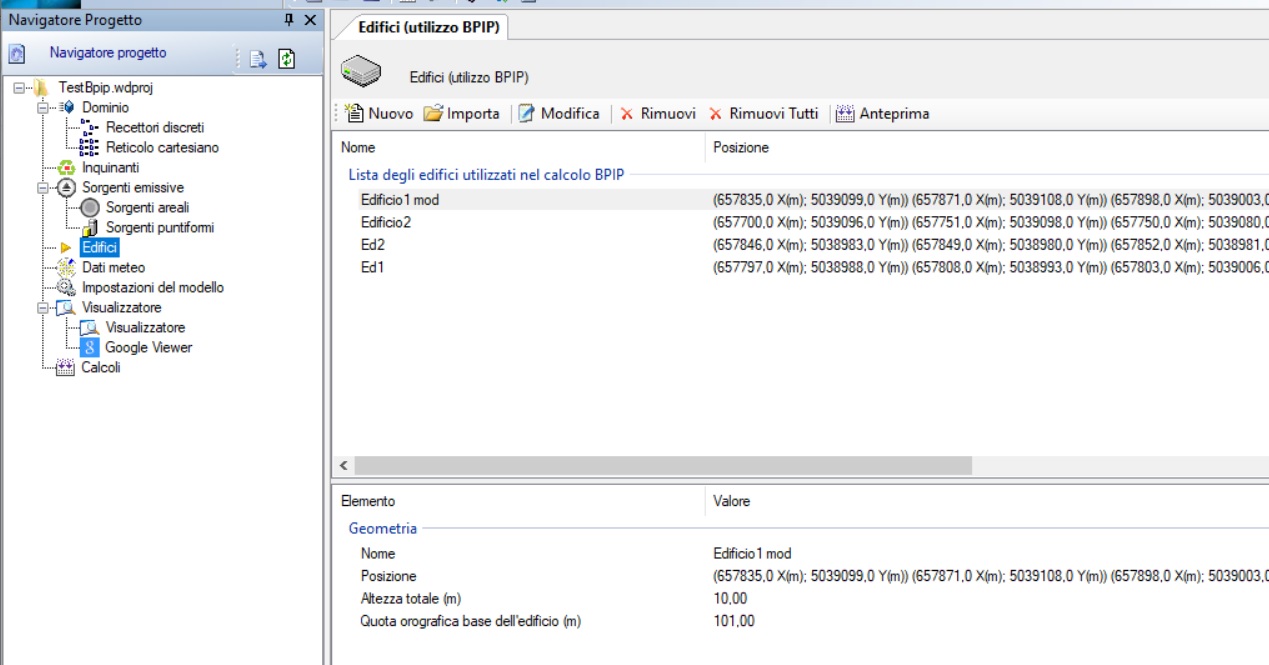

La finestra mostra nella parte superiore la lista degli edifici presenti e nella parte inferiore le caratteristiche principali dell’edificio selezionato
ATTENZIONE:
I coefficienti generati dal modello BPIP sono calcolati ogni volta che si esegue un run in modo da garantire l’utilizzo delle caratteristiche
aggiornate di sorgenti e edifici. La funzione di anteprima, presente in questafinestra, potrebbe quindi generare coefficienti diversi da
quelli usati nel calcolo se, prima del calcolo, vengono modificate la caratteristiche di sorgenti ed edifici.
Selezionando il pulsante Modifica si apre la finestra che consente la modifica delle caratteristiche dell’edificio selezionato:
MMS WinDimula supporta solo edifici la cui forma non varia da un piano all’altro, per cui è sufficiente definire gli angoli
dell’edificio e l’altezza totale. In caso di edifici con forma variabile tra un piano e l’altro definire diversi edifici.
E' possibile inserire gli edifici nel progetto utilizzando i metodi usualmente disponibili per i vari oggetti inseriti nel progetto:
- inserimento diretto delle coordinate degli angoli
- importazione delle cooordinate da file di testo, file kml di Google Earth, altri progetti MMS WinDimula, file di input dell'utility BPIP
- utilizzo interattivo del visualizzatore basato su Google maps (solo per servizio di assistenza aggiornato)
Una volta definiti gli edifici, per abilitare il calcolo dell'effetto Building Downwash tramite l'utility BPIP è necessario
abilitare per ogni sorgente puntiforme il calcolo, selezionando l'apposita opzione Coefficienti del Building Downwash: calcola usando BPIP
nella scheda di modifica delle sorgenti puntiformi.
Ad ogni run verrà eseguita preliminarmente l'utility BPIP per assegnare i coefficienti aggiornati per il calcolo.
Per visualizzare i coefficienti generati da BPIP è possibile:
- utilizzare il pulsante Anteprima della scheda Edifici che visualizza il report generato da BPIP (vengono visualizzati i coefficienti calcolati
sulla base delle sorgenti e degli edifici definiti nel momenti in cui si seleziona il pulsante);
- visualizzare il rapporto del calcolo (funzione disponibile con servizio di assistenza attivo);
