Con il rilascio della versione 4.10 di MMS WinDimula è stata aggiornata la gestione del visualizzatore degli elementi del progetto
basata su Google Maps©.
Per attivare il visualizzatore selezionare GoogleViewer nell’elemento Visualizzatore del Navigatore del progetto:
Sulla mappa vengono rappresentati il reticolo di calcolo e tutti gli elementi definiti, i recettori sono indicati da un marker rosso con
la lettera R, le sorgenti puntiformi da un marker verde con la lettera P, le sorgenti areali da un’area e da un marker verde con la lettera A,
gli edifici da un’area e da un marker grigio con la lettera E.

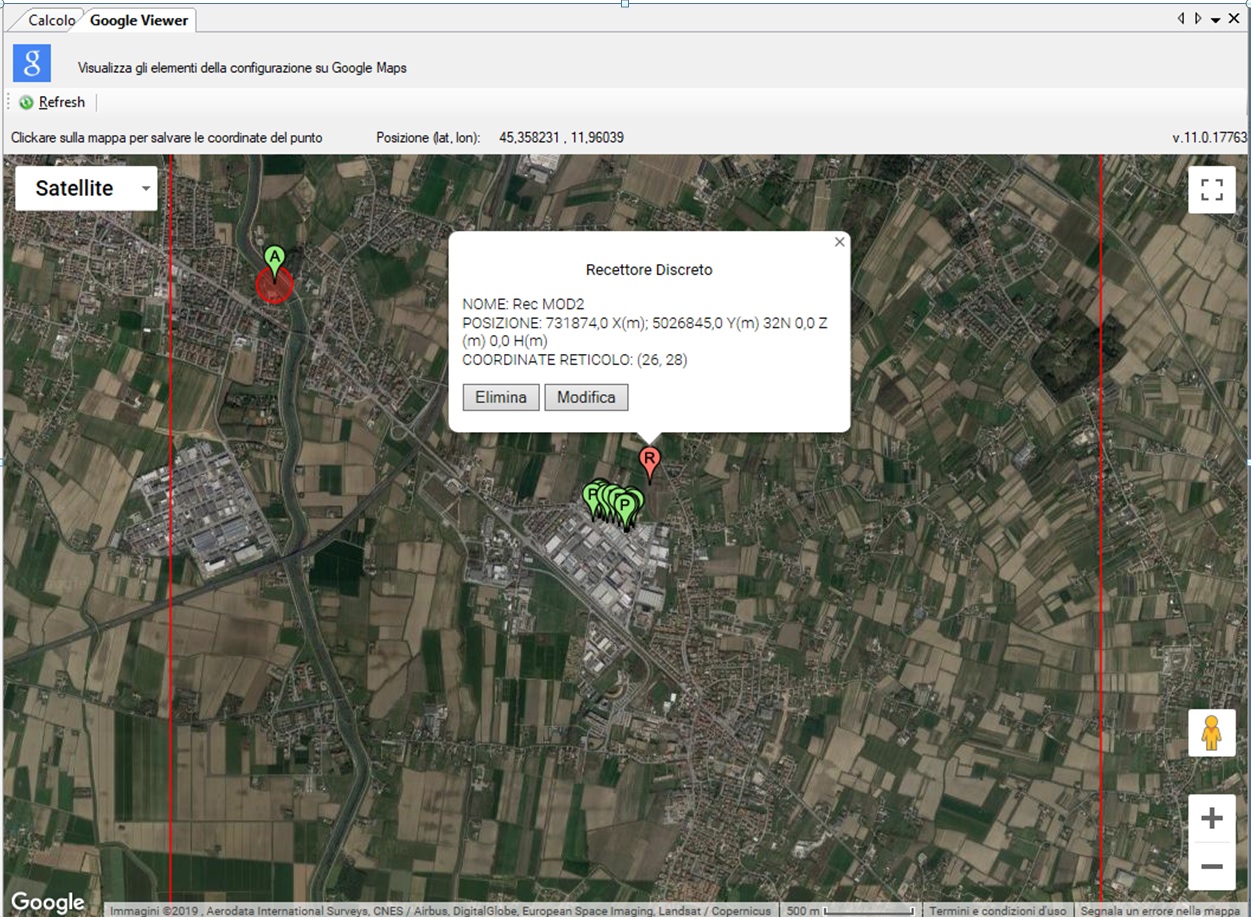

Clickando sui marker presenti nella mappa compare la descrizione dei singoli elementi.
Nel box informativo sono presenti due pulsanti:
- Elimina: rimuove l’elemento selezionato dalla mappa
- Modifica: modifica l’elemento selezionato avviando la finestra di modifica.
Oltre a modificare ed eliminare elementi del progetto selezionandoli nella mappa del Google Viewer è possibile anche inserire direttamente nuovi elementi

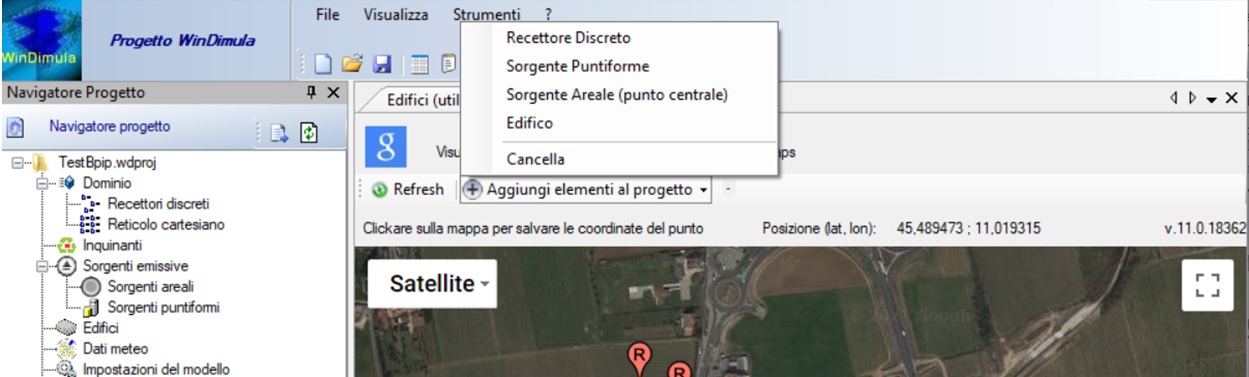

nel progetto in esame utilizzando il pulsante Aggiungi oggetti sulla mappa e selezionando il tipo di oggetto da inserire nel progetto:
Per inserire i recettori discreti le sorgenti puntiformi e le sorgenti areali, è sufficiente clickare sulla mappa nel punto dove si vuole
inserire l’oggetto: questa azione aprirà la finestra di inserimento dell’oggetto selezionato inizializzando le coordinate nel punto
selezionato (si ricorda che le sorgenti areali sono considerate come aree circolari e quindi definite dal punto centrale e dal raggio).
Per inserire oggetti più complessi come gli edifici, è necessario selezionare in sequenza i punti estremi che definiscono l’oggetto; ad
ogni click su un punto della mappa viene inserito un segnaposto e le coordinate del punto vengono riportate nel box Punti Selezionati:
Premendo il pulsante Aggiungi del box Punti Selezionati, viene mostrata la finestra di inserimento dell’oggetto selezionato
(nella figura un nuovo edifico) con le coordinate già inizializzate.
Per rimuovere un punto dalla lista, clickare con il tasto destro sul segnaposto disegnato sulla mappa.
E’ necessario che i punti degli estremi degli edifici siano selezionati in sequenza senza chiudere la figura
La funzione del Google Viewer è attiva solo se il programma ha una licenza valida e se il servizio di assistenza annuale è attivo.
