MMS NFTPIso9613 - Gestione della direttività delle sorgenti puntiformi

MMS NFTPIso9613 - Versione:

30/06/2023

La direttività di una sorgente puntiforme è una caratteristica di certe sorgenti secondo la quale la quantità di energia irradiata in una certa direzione è maggiore che nel caso di irradiazione uniforme.

Per tenere conto di irradiazioni di energia non uniformi nello spazio si definisce in acustica il parametro Indice di direttività (db):

MMS Maind Model

dove Q è il fattore di direttività che rappresenta il rapporto tra l’intensità sonora in una certa direzione Ɵ (IƟ) e l’intensità sonora che si avrebbe se l’emissione fosse omnidirezionale (I0):

MMS Maind Model

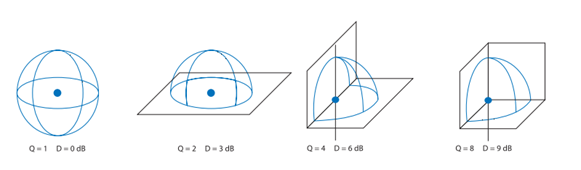

Sostanzialmente se in una certa direzione l’intensità sonora risulta essere il doppio dell’intensità attribuibile ad una sorgente omnidirezionale risulterebbe un fattore di direttività Q=2 e un indice di direttività D=3:

MMS Maind Model

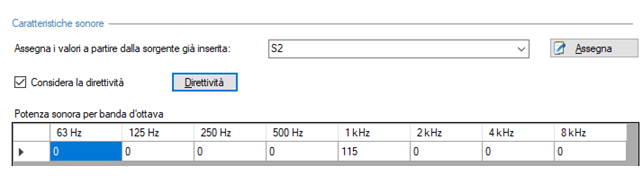

MMS NFTPIso9613 permette di gestire la direttività di una sorgente puntiforme, nella scheda di immissione dati della sorgente puntiforme occorre selezionare il box Considera la direttività e attraverso il pulsante Direttività accedere alle matrici di inserimento degli Indici di Direttività:

MMS Maind Model

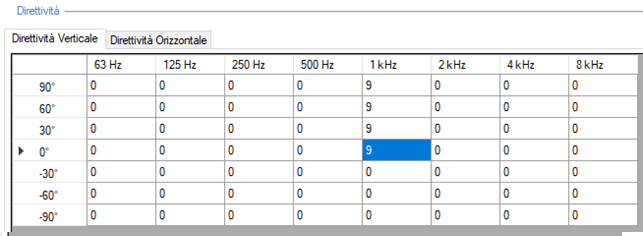

La matrice della direttività verticale consente l’inserimento degli Indici di direttività lungo le sezioni verticali dello spazio secondo settori angolari di 30° nell’intervallo [-90° ; +90°]dove 0 rappresenta il piano orizzontale:

MMS Maind Model

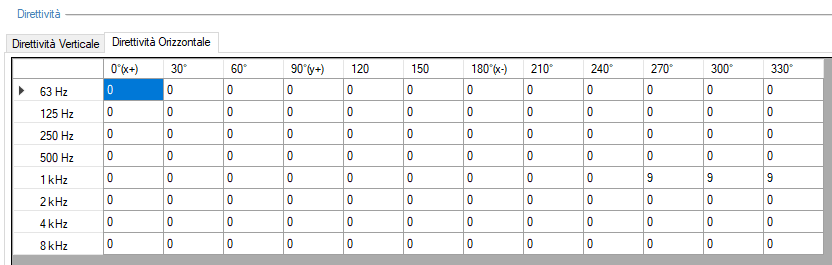

Analogamente la matrice della direttività orizzontale consente l’inserimento degli Indici di direttività lungo le sezioni orizzontali sempre per settori angolari di 30° secondo il sistema di riferimento usato in trigonometria:

MMS Maind Model

NOTA:
le due tabelle presentate descrivono la sorgente caratterizzata ai parametri Q=8 e D=9Db relativamente ad una emissione con sola componente tonale a 1 kHz.

Gianni Grippa
