MMS CALINE 2.x è il programma della Maind Model Suite nato per gestire in maniera semplice ed efficace il noto modello Caline 4 (Caltrans 1989, California Department of Transportation)
Presentazione
CALINE 4 è un modello di dispersione gaussiano a plume per il calcolo della concentrazione media e massima emessa da percorsi autostradali (sorgenti lineari)
Il modello CALINE 4 e’ inserito nell’elenco dei modelli consigliati da APAT (Agenzia Italiana per la
protezione dell’ambiente e per i servizi tecnici) per la valutazione e gestione della qualità dell’aria negli scenari di
emissioni da traffico urbaneo
In MMS CALINE sono state potenziate le caratteristiche di calcolo del modello; in particolare è stato aumentato il limite di 20 recettori per il calcolo delle concentrazioni e dei 20 link come sorgenti inquinanti. Con MMSCaline è possibile:
- utilizzare fino a 10.000 recettori
- utilizzare un reticolo cartesiano, recettori discreti posizionati in qualunque posizione nel dominio di calcolo e la nuova tipologia dei recettori stradali
- inserire fino a 200 tratti stradali di input
Il programma è compatibile con gli altri programmi MAIND:
- MMS RunAnalyzer programma per la postelaborazione dei dati calcolati e la verifica dei limiti di legge
Caratteristiche principali
- Ogni progetto contiene in un unico file tutte le informazioni utilizzate nel calcolo (definizione del dominio, recettori discreti, sorgenti emissive, dati meteo..) e tutti i calcoli effettuati rendendo più semplice il trasferimento delle informazioni.
- Per ogni elemento del progetto sono disponibili semplici finestre di inserimento dati o in alternativa sono disponibili diverse modalità di importazione dei dati

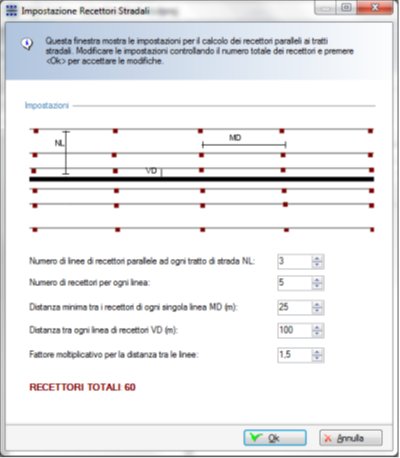

- Oltre ai recettori discreti e ai recettori definiti da un reticolo cartesiano, è ora possibile inserire una nuova
tipologia di recettori, i recettori stradali, paralleli alle singole strade inserite nel modello;
- E' possibile inserire fino a 200 tratti stradali, inserendo un nuovo tratto stradale è possibile "agganciarlo" automaticamente a quelli già presenti
- E' possibile importare i dati di recettori e dei tratti stradali da file di testo, vecchi progetti MMS CALINE 1.x, e progetti di altri software della Maind Model Suite. E' inoltre
possibile importare la posizione di recettori e tratti stradali da file kml estratti da Google Earth
- Il programma dispone di un avanzato editor dei dati meteorologici. Inoltre è possibile
importare direttamente file meteorologici nel formato utilizzato da ISC e AERMOD
- Report dei dati meteorologici(*): il programma consente di generare un report dei dati meteo utilizzati che contiene il grafico della rosa dei venti,
la tabella della rosa dei venti, le statistiche mensili di temperatura e precipitazione e la tabella dei dati meteorologici orari utilizzati nel calcolo.
- Tutti i dati calcolati possono essere esportati in diversi formati CSV, GRD (utilizzato dal programma Surfer), XYZ
- Il programma consente la visualizzazione dei dati calcolati tramite isolinee implementate direttamente nel programma; in particolare:
- vengono visualizzati anche i valori calcolati sui recettori discreti attraverso una interpolazione preliminare;
- è possibile definire il numero di livelli, la gradazione dei colori e altre impostazioni;
- è possibile esportare l’immagine calcolata direttamente su Google Earth.
- Visualizzatore del progetto (*): il programma contiene un visualizzatore degli elementi del progetto interattivo basato su Google Maps che consente, oltre alla visualizzazione
degli elementi del progetto, la loro gestione (eliminazione, modifica) e l'inserimento di nuovi elementi selezionandone le coordinate direttamente sulla mappa
- Report dei calcoli (*): il programma cosente di generare, per ogni calcolo presente nel progetto, un report che contiene tutte le impostazioni e gli elementi
usati nel calcolo (recettori, sorgenti, barriere..) e una selezione dei risultati con i valori calcolati in ogni recettore discreto e i primi 10 valori calcolati
nel reticolo di calcolo
(*) funzioni utilizzabile solo se il programma è regolarmente abilitato e il servizio di assistenza annuale è attivo
Il visualizzatore basato su Google Maps richiede una connessione a Internet
